IP-Switches (Internet Protocol) für verteilte Zugangsarchitekturen (DAAs, Distributed Access Architectures)

Ethernet-Switches für Remote PHY und Remote OLT CIN

Mit der Entwicklung zu Digital Fiber innerhalb einer verteilten Zugangsarchitektur (DAAs, Distributed Access Architecture), ist eine optische IP-Switching-Infrastruktur erforderlich, um die zentralen Video-, Daten- und Managementsysteme mit Remote-Knotengeräten zu verbinden.

Bei einer Remote-PHY-Lösung verbindet ein Converged Interconnect Network (CIN) R-PHY-Geräte (RPDs) mit dem CCAP-Kern, der die MAC-Verarbeitung enthält, wie ARRIS E6000 oder vCore. Es verbindet auch den CCAP-Kern mit dem Videokern und den Verwaltungssystemen.

Für Remote-OLTs stellt eine ICX-basierte CIN die Fan-out-Konnektivität zwischen mehreren knotenbasierten OLTs (Optical Line Terminals) und dem Kernnetzwerk des Betreibers bereit.

Die Switches der ICX®-Familie stellen robustes, hochleistungsfähiges optisches Ethernet-Switching mit der Flexibilität zur Weiterentwicklung von einfachen einschichtigen Netzwerken für kleine/mittlere Anlagen bis hin zu hoch skalierbaren Leaf-Spine-Architekturen bereit. Das CIN-Design erfordert eine nicht blockierende und skalierbare Architektur mit vorhersehbarer und niedriger Latenz. Moderne Rechenzentrumsdesigns mit Spine-and-Leaf-Architektur für diese Anforderungen gut geeignet.

Beispiel für eine Remote-PHY-Leaf-Spine-Architektur

Die Vorteile einer Leaf-Spine-Switching-Fabric:

• Hohe Skalierbarkeit
• Einfache Kapazitätserweiterungen: RPD-Port-Upgrade: Hinzufügen von Leaves, Backbone-Upgrade; Hinzufügen von Spines
• Alle Geräte sind die gleiche Anzahl von Hops entfernt = vorhersehbare und konsistente Latenz

Ein einschichtiges Netzwerk mit Skalierungseinschränkungen hat folgende Vorteile:

• Einfache Architektur
• Niedriger Rack-Platzbedarf
• Potenziell geringere Kosten
• Switches können bei der Migration zu einer 2-schichtigen Architektur als Leaves wiederverwendet werden.

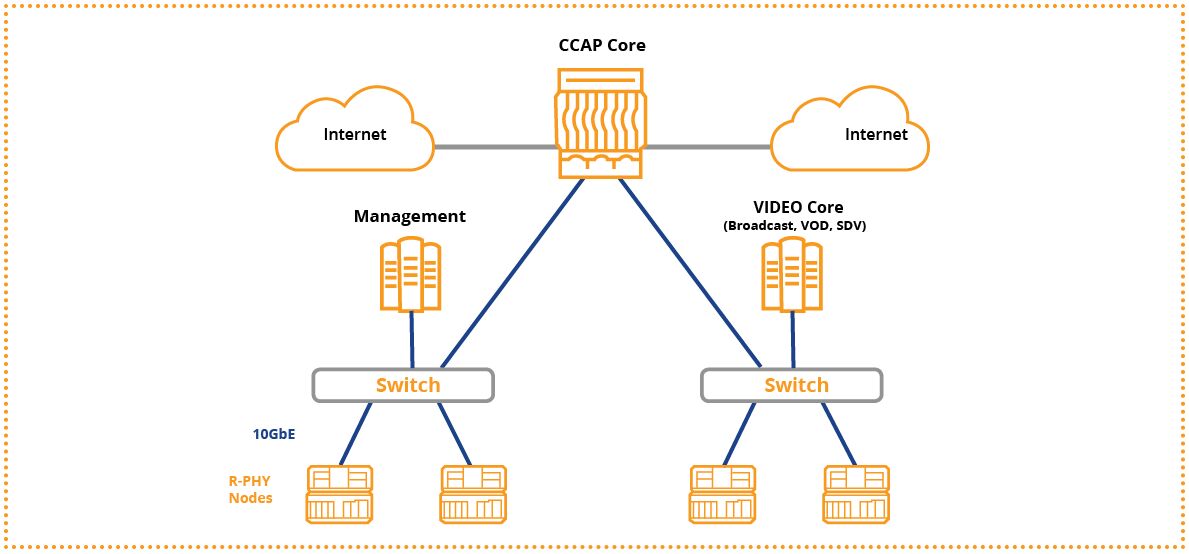

Beispiel einer einschichtigen Remote-PHY-Architektur

Eigenschaften

• Auf Standards basierend
• Nicht blockierende Architektur mit niedriger Latenz
• Umfangreicher Satz von Layer-2 und Layer-3-Protokollen
• SDN-fähig mit Unterstützung für OpenFlow®
• Zwei Hot-Swap-Netzteile und Lüfter
• Große Auswahl an unterstützten Optiken

Die Switch-Familien ICX7850, ICX7750 und ICX7650 eignen sich ideal für CIN-Spine-Leaf-Bereitstellungen. Sie unterstützen eine Kombination von 10GE-, 40GE- und 100GE-Ports und einem robusten Satz von L2/L3-Funktionen.

Die ICX-Familie bietet branchenführende Gesamtbetriebskosten (TCO) durch:

• vereinfachte Netzwerkeinrichtung und -verwaltung,
• niedrigen IT-Stromverbrauch,
• lebenslange Garantie, einschließlich Netzteile und Lüfter.

Details

Hinweis: Technische Daten können ohne vorherige Ankündigung geändert werden.

Modell	ICX7650-48F	ICX7750-48F ICX7750-32Q	ICX7850-48FS
Schaltkapazität	1,128 Tbit/s	2,56 Tbit/s	6,4 Tbit/s
10 GbE SFP+-Ports (max.)	28	961	1281
40 GbE QSFP+-Anschlüsse (max.)	4	32	32
100 GbE QSFP28-Anschlüsse (max.)	2	-	32
MACsec		-
IEEE 1588v2	-	-	2
Dokumente	Datenblatt	Datenblatt	Datenblatt
1  mit QSFP+-Splitterkabeln 2 zukünftige Freigabe
Die Verwendung von ICX als Teil einer vollständig integrierten, getesteten und unterstützten DAA-Lösung von ARRIS reduziert die Markteinführungszeit und das Risiko. Der laufende Support wird vereinfacht. Serviceprovider können sich darauf verlassen, dass ihr Netzwerk mit den wachsenden Geschäftsanforderungen skaliert werden kann.
